UVC-H

Categoria

Unita’ ventilanti per installazione orizzontale in controsoffitto canalizzabili UVC-H – Portate da 172 a 510 m3/h.

Descrizione

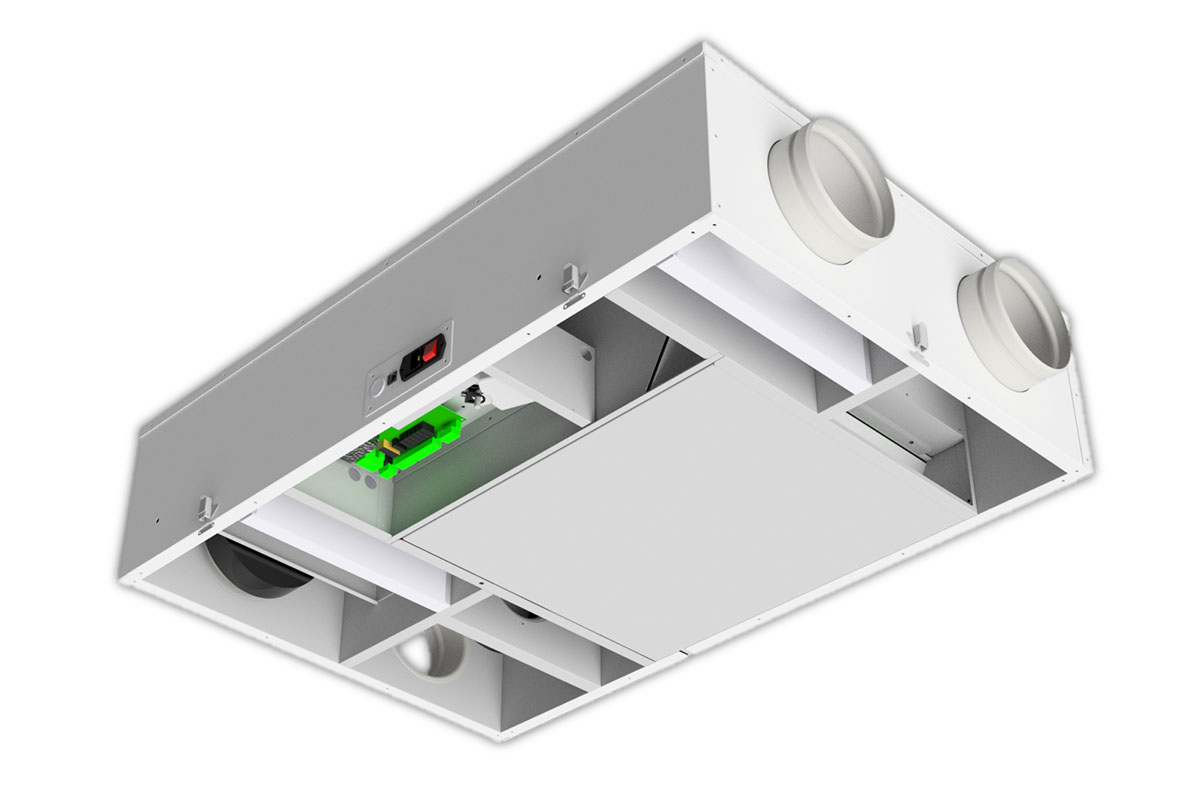

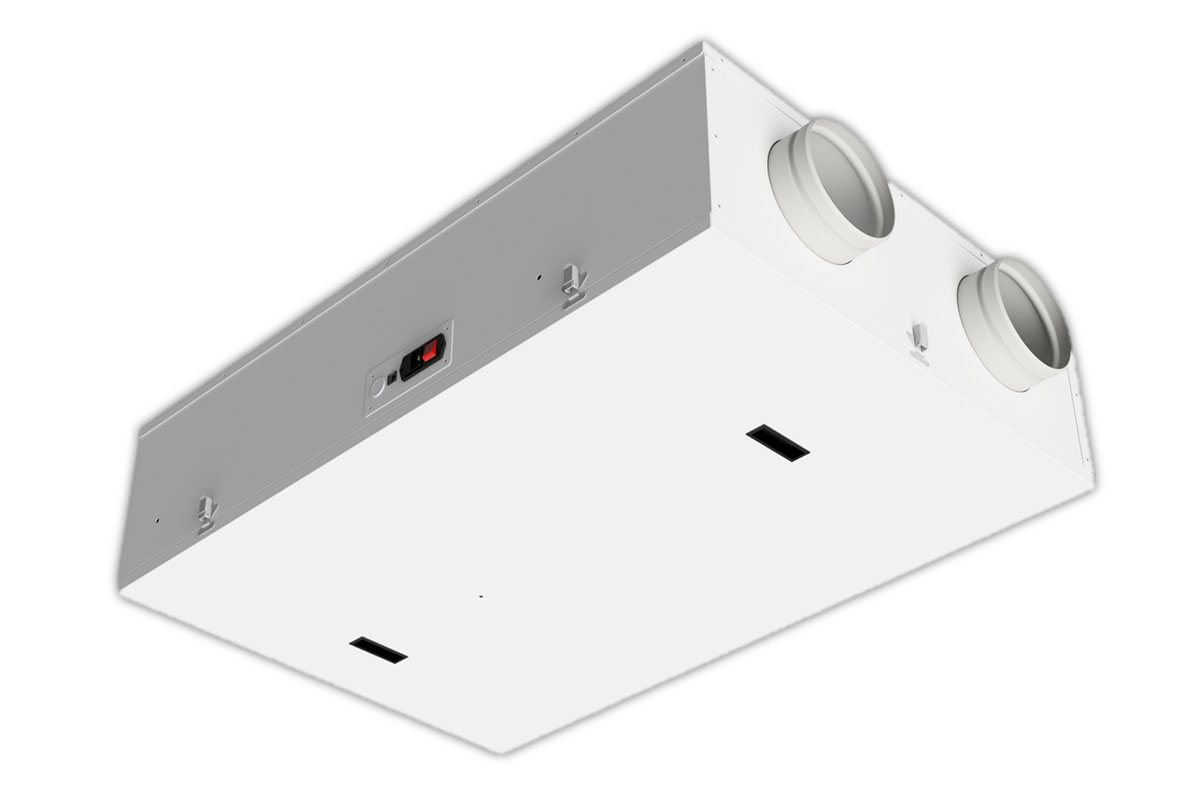

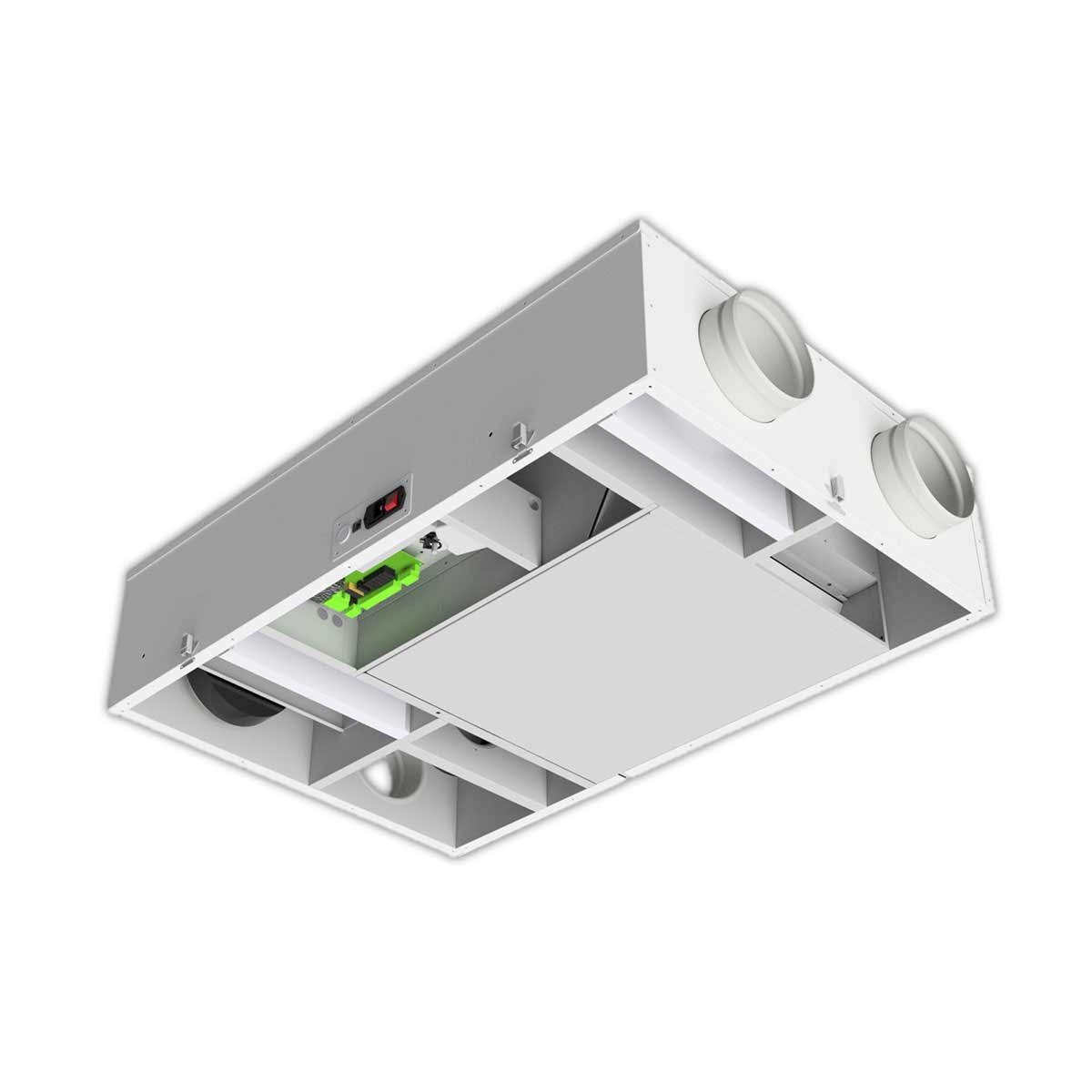

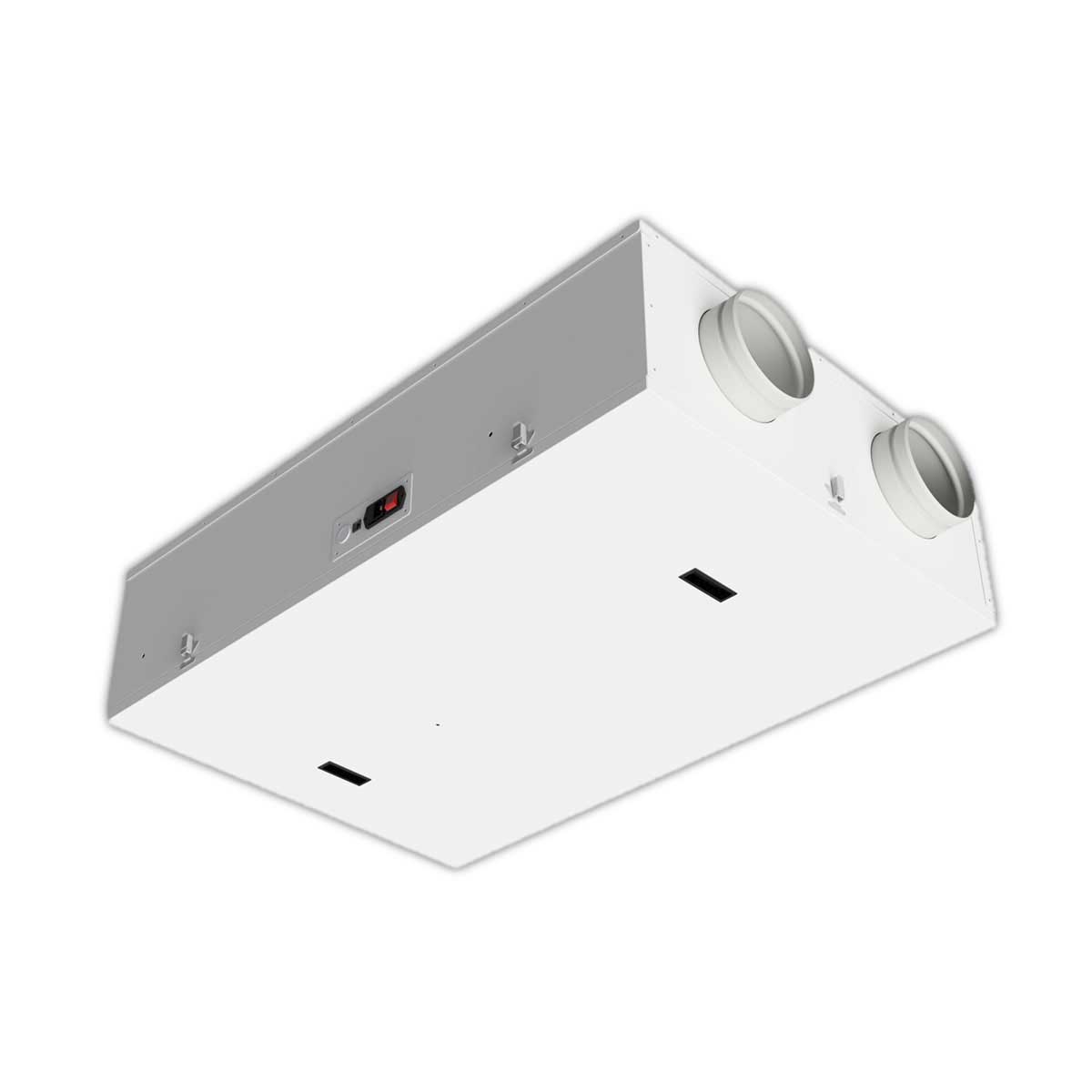

Le unità di ventilazione UVC-H, per installazione orizzontale,  sono costituite da un involucro autoportante che contiene un recuperatore di calore a piastre ad altissima efficienza (90% circa), certificata da Eurovent.
I filtri sono di tipo F7 sia sul lato aria esterna che sul lato espulsione.
L’involucro è in lamiera preverniciata bianca, con isolamento interno in lana di roccia spessore 22 mm ed attacchi circolari.
I ventilatori sono di tipo EC a basso consumo. Il bypass per freecooling è integrato.
Il dispositivo di controllo tipo 3E, fornito di serie, consente la regolazione della portata d’aria, aziona automaticamente il bypass e la protezione antigelo quando necessario; accetta segnali esterni anche da un eventuale sistema di gestione domotica.

Sono disponibili modelli ultrasottili (UVC-SLIM) e modelli compatibili con la nostra serie di telai da incasso (UVC-HA).



Guida alla scelta

Modello Portata nominale Prevalenza
m3/h Pa
UVC 15 H 172 100
UVC 15 H SLIM 172 100
UVC 15 HA 172 100
UVC 22 H 269 100
UVC 22 HA 269 100
UVC 35 H 352 100
UVC 50 H 510 100

Modelli SLIM: altezza ridotta
Modelli HA: compatibili con telai da incasso

CERTIFICAZIONE CE
FAC-SIMILE CAPITOLATO

Accessori

ACCESSORIO/OPZIONE/RICAMBIO Codice
Sezione esterna con batteria ad acqua calda/fredda BFC >

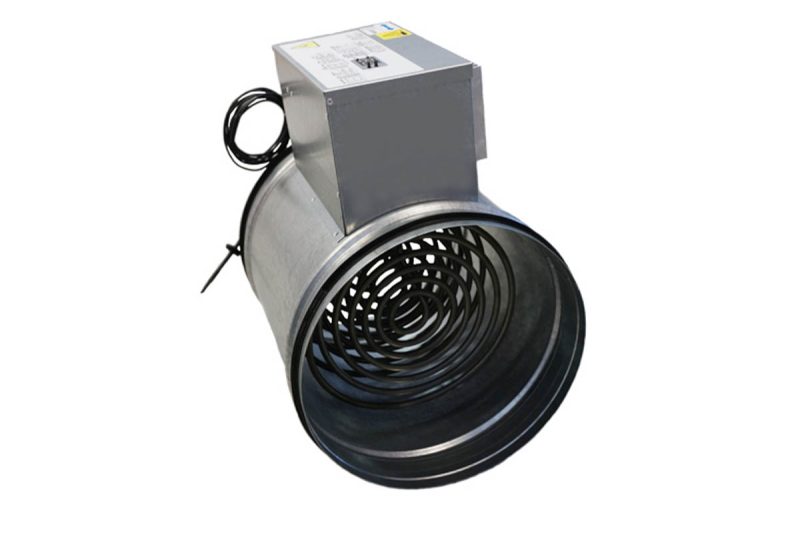

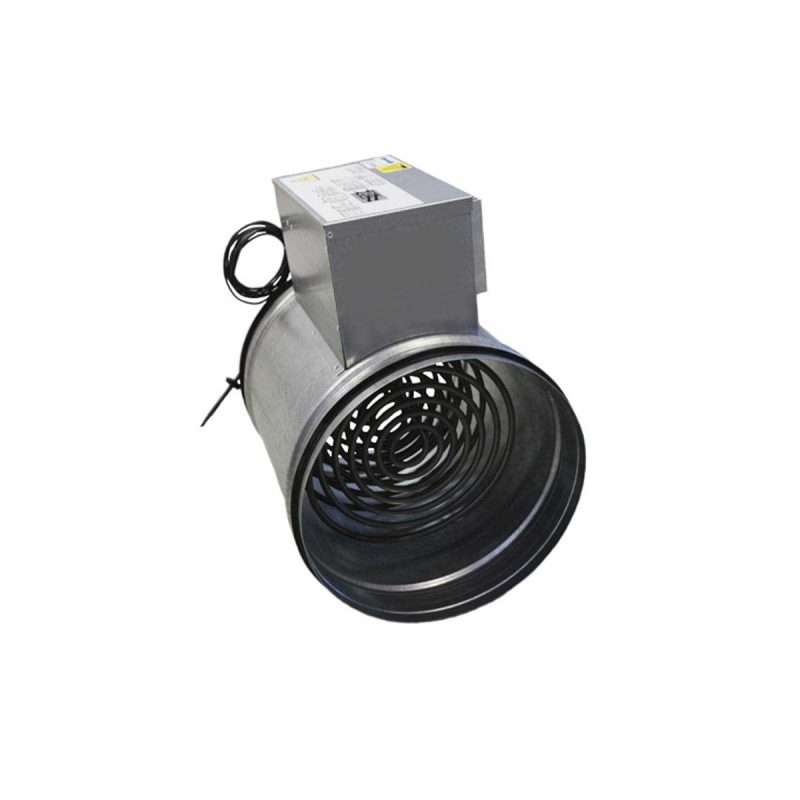

Resistenza elettrica di postriscaldamento * EOKO >
Resistenza elettrica di postriscaldamento ** RC/RF >

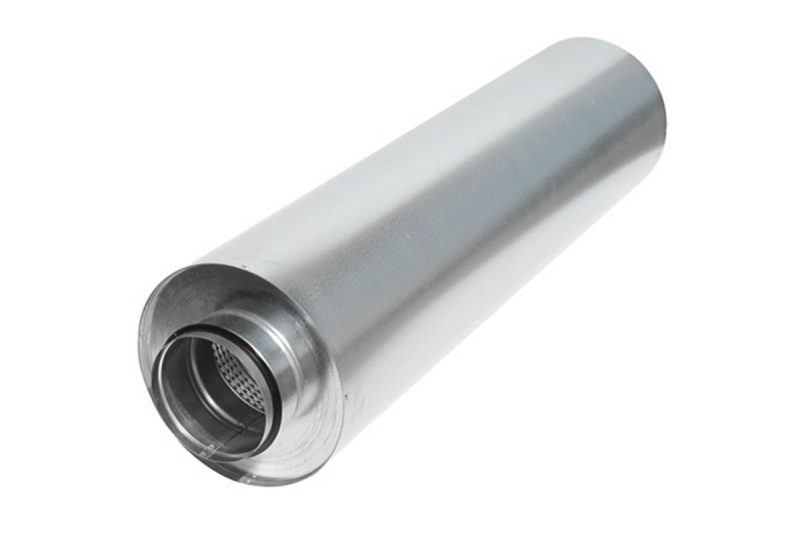

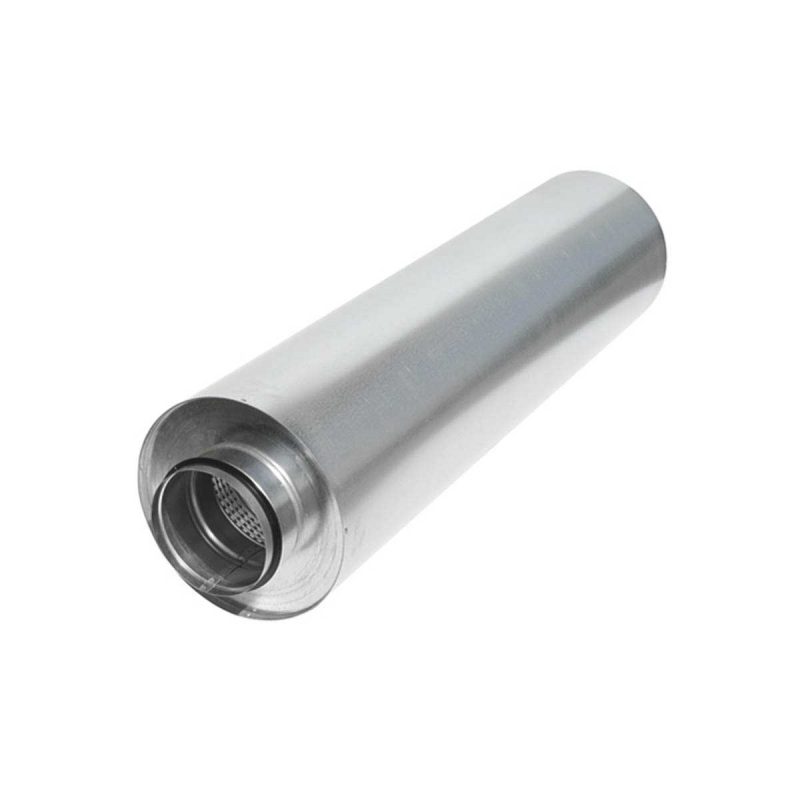

Silenziatore circolare, lunghezza 1 metro SPTGLX >
Telaio da incasso solo per alcune versioni (vedi scheda telai) TI >
Set filtri di ricambio SF

* per versioni con controlli 3E e 3V
** per versioni con controlli EB e ET
(se non vedete il link per scaricare la scheda tecnica, chiedete maggiori informazioni all’Ufficio Tecnico)

Controlli e sensori

UNITÁ DI CONTROLLO DELLA PORTATA Codice UVC UVC UVC UVC
Commutatore 3 velocità modello 3V Controlli >  Controlli >  Controlli >  Controlli >
Pannello elettronico 3E  Controlli >  Controlli >  Controlli >  Controlli >
Pannello elettronico con display LCD bianco LB  Controlli >  Controlli >  Controlli >  Controlli >
Pannello elettronico  con display Color-Touch ET  Controlli >  Controlli >  Controlli >  Controlli >
SENSORI DISPONIBILI Codice MODELLI EC MODELLI EC MODELLI EC MODELLI EC
a seconda del tipo di controllo: con controllo 3V con controllo 3E con controllo EB con controllo ET
Numero ingressi (vedi nota in calce) A B C C
Sonde da ambiente ON-OFF:
Temperatura TER-P SI SI
Umidità SNUOCOA00 SI SI
Qualità aria VOC SNQ0C024VA SI SI
CO2 CI-ASCO2-GR SI SI
Sonde da canale ON-OFF
Umidità SNUOCOC00 SI SI
Sonde da ambiente 0-10V
Temperatura SNT0V024VA SI SI
Temperatura e umidità SNUTVV24VA SI SI
Tenore CO2 SNCTVV24VA SI SI
Qualità aria VOC SNQ0V024VA SI SI
Sonde da canale 0-10V
Temperatura SNT0V024VC SI SI
Temperatura e umidità SNUTVV24VC SI SI
Servovalvola 3 vie SVS SI con reg. digit. e sonda SI con reg. digit. e sonda SI SI
Reg. digitale temp. + sonda da canale AX536+STR73 SI SI

A: ingresso per un segnale a scelta tra quelli disponibili in colonna
B: ingresso per un segnale a scelta tra quelli disponibili in colonna, più inserimento di una velocità preimpostata
C: ingresso per 2 segnali a scelta tra quelli disponibili in colonna, più inserimento di una velocità preimpostata
