Max

Categoria

Unità ventilanti per installazione orizzontale o verticale canalizzabili, serie MAX – Portate fino a 11000 m3/h.

Descrizione

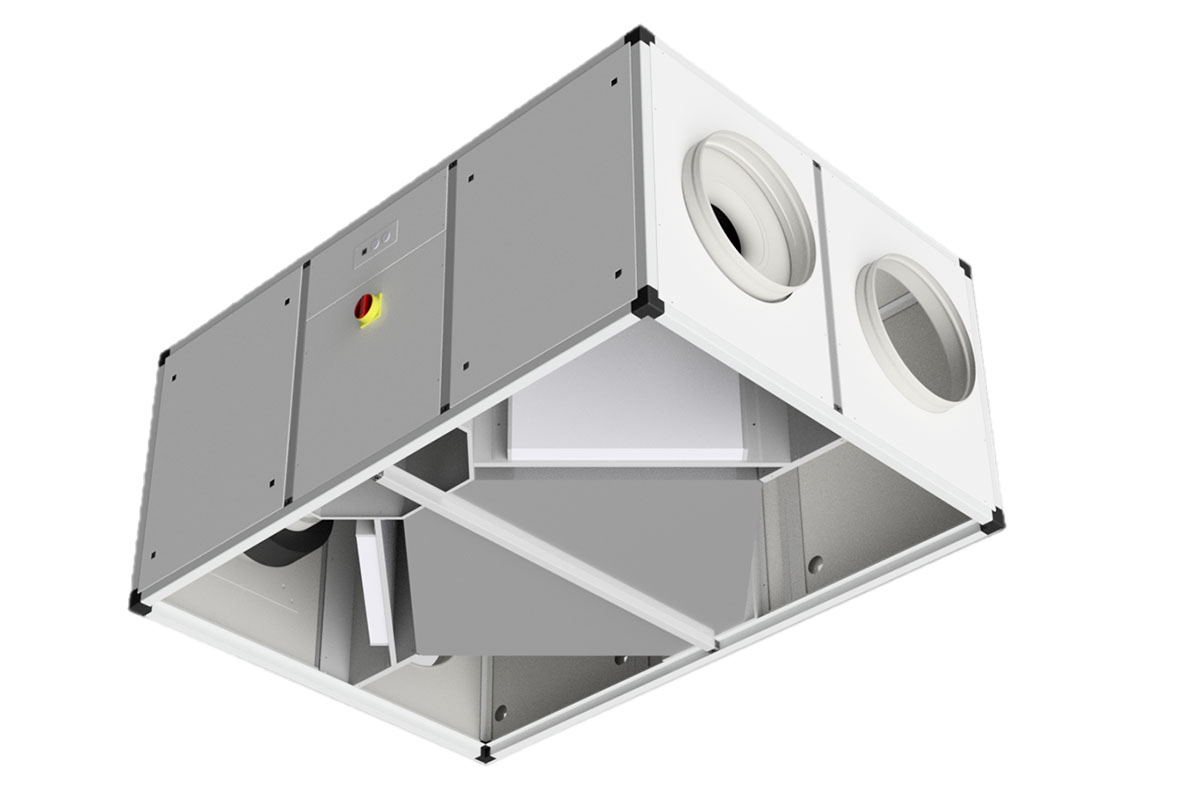

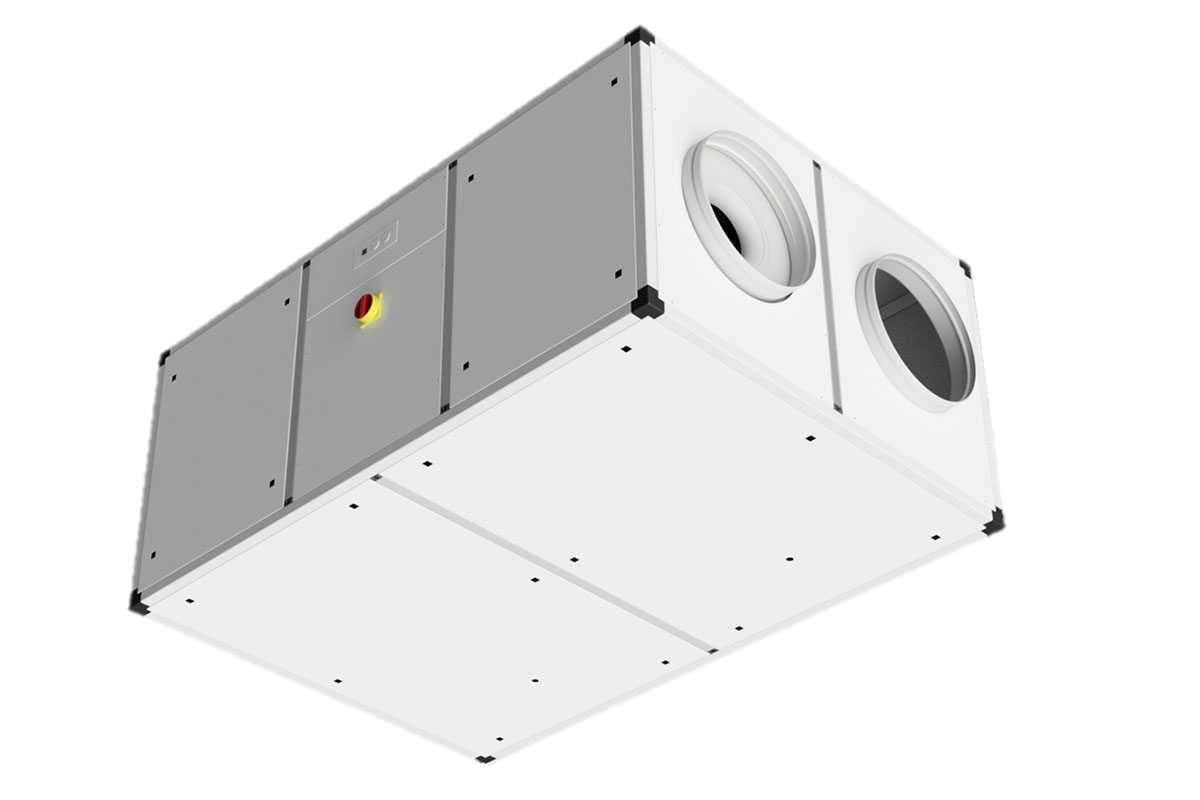

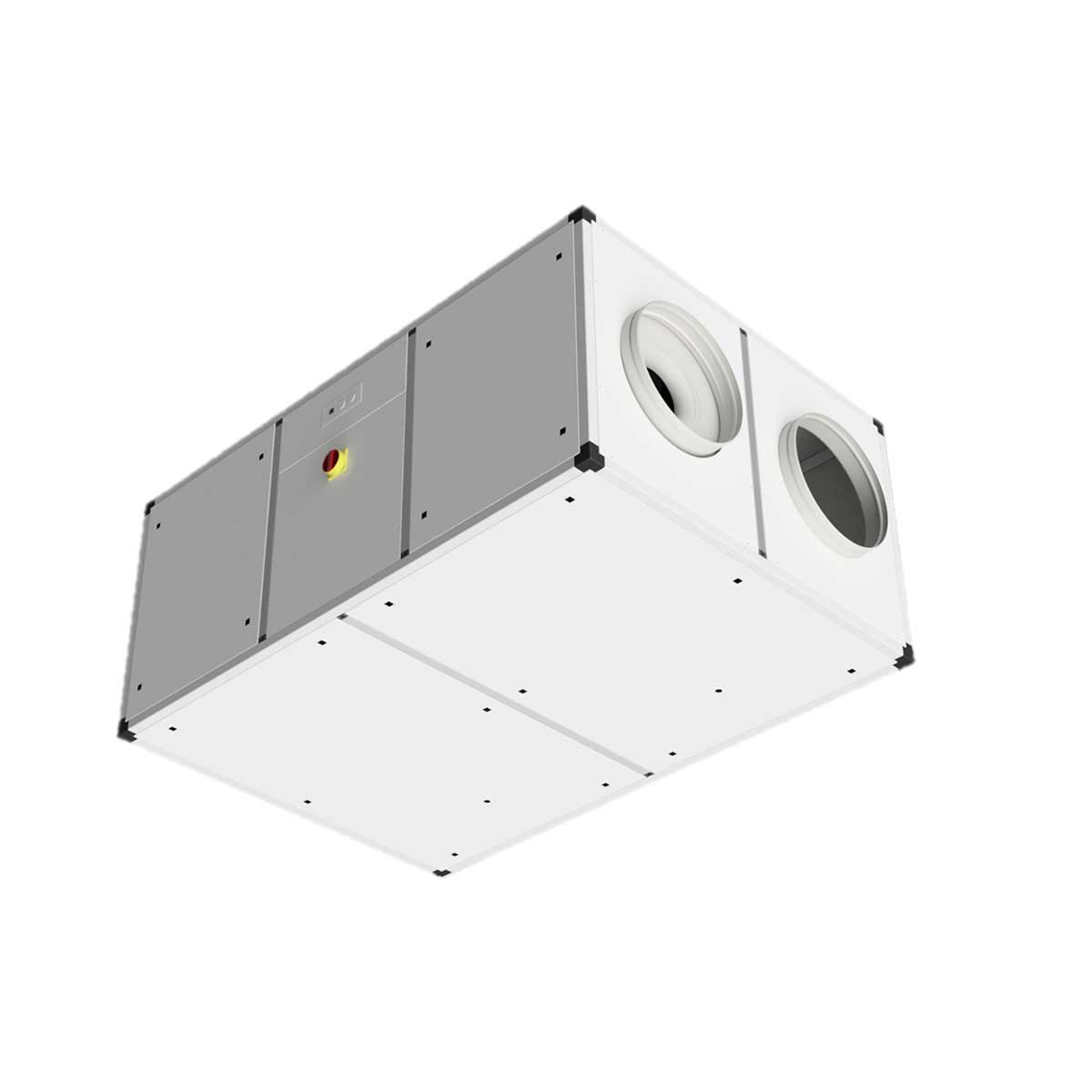

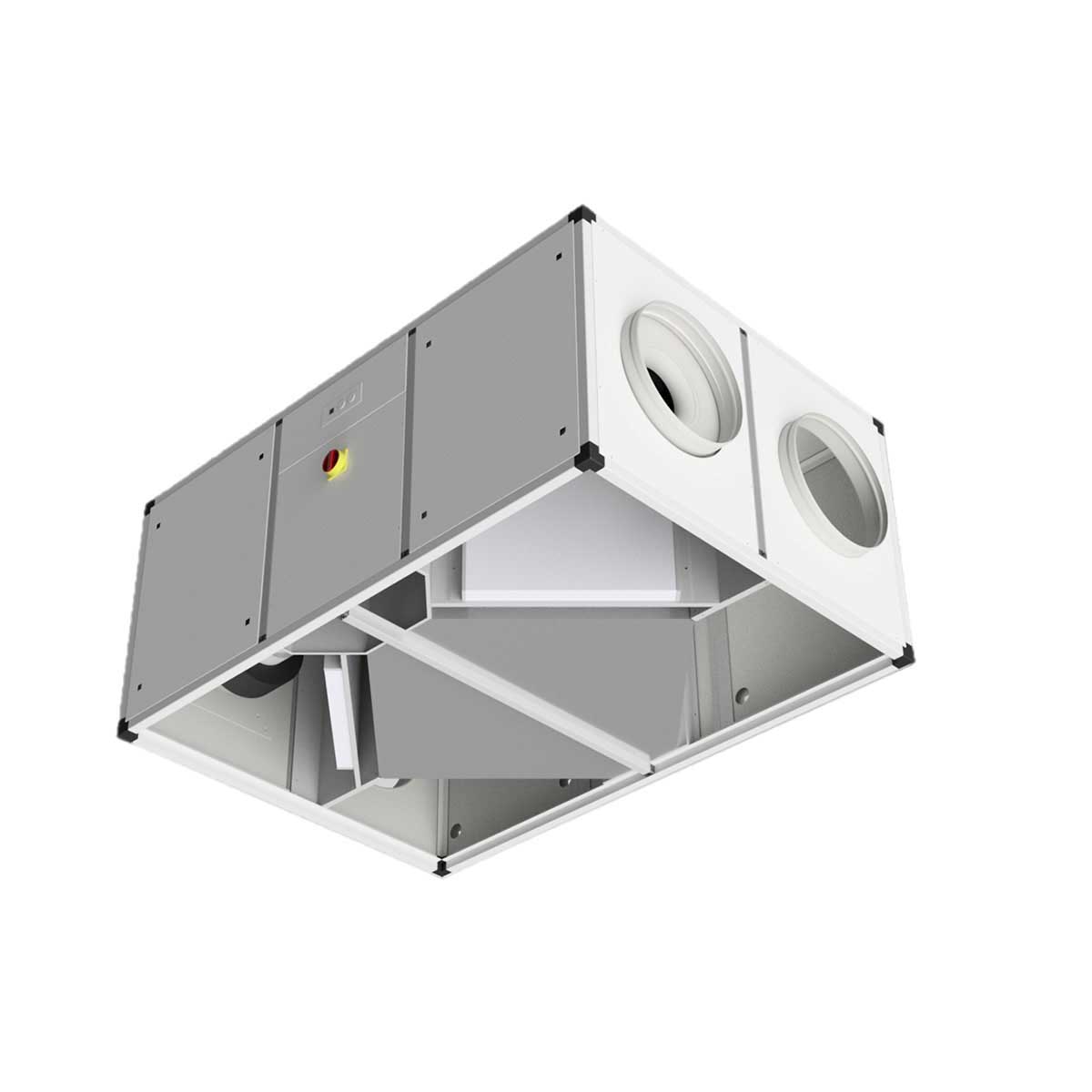

Unità ventilanti a doppio flusso serie MAX, per installazione canalizzata in controsoffitto, progettate nel rispetto del regolamento UE 1253/2014 sul contenimento dei consumi energetici ovvero: il recuperatore di calore ha rendimento secco minimo del 73% con portate in peso uguali; l’unità è completa di regolatore di velocità e di dispositivo di bypass.
La gamma comprende modelli equipaggiati con motori AC o EC per prestazioni più elevate e consumi ridotti. E’ possibile scegliere tra recuperatori di calore con rendimento effettivo medio dell’80% o del 90%.
Per tutte le versioni è disponibile una vasta gamma di controlli e accessori per soddisfare ogni richiesta dei progettisti.
La struttura è costituita da profili di alluminio e pannelli sandwich (lamiera preverniciata esterna, zincata all’interno) con isolamento termoacustico in lana di roccia spessore 25 mm.
E’ disponibile anche la gamma MAX/EC-LP  realizzata in lamiera piegata autoportante, con isolamento termoacustico in polietilene spessore 10 mm.
Attacchi circolari (vedi tabella per i diametri); filtri di tipo F7 sull’aria di rinnovo e M5 sull’estrazione, estraibili per manutenzione (vedi schede tecniche per le opzioni di accesso); installazione standard orizzontale (vedi schede tecniche per le possibilità di montaggio verticale).

Guida alla scelta

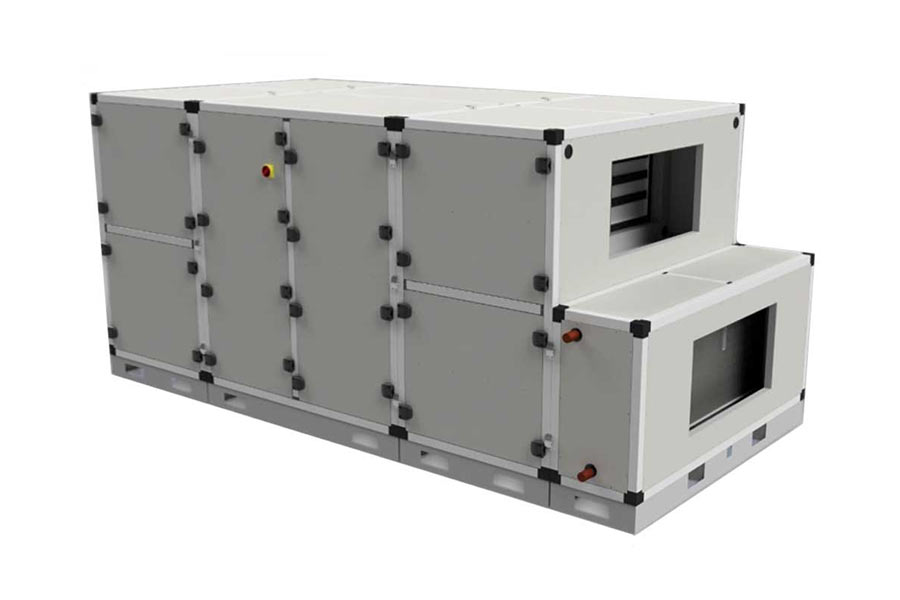

Max AC 80%
Rendimento di recupero medio 80%, ventilatori di tipo AC, struttura in profili di alluminio e pannelli sandwich (lamiera preverniciata esterna, zincata all’interno) Isolamento termico acustico in lana di roccia spessore 25 mm.

Max EC 80%
Rendimento di recupero medio 80%, ventilatori di tipo AC, struttura in profili di alluminio e pannelli sandwich (lamiera preverniciata esterna, zincata all’interno) Isolamento termico acustico in lana di roccia spessore 25 mm.

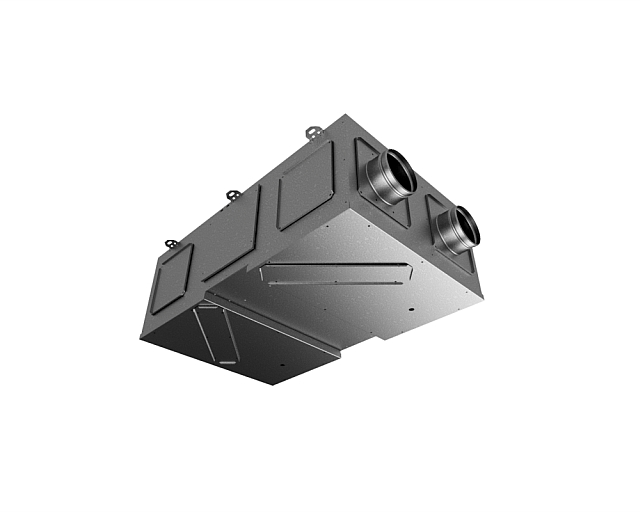

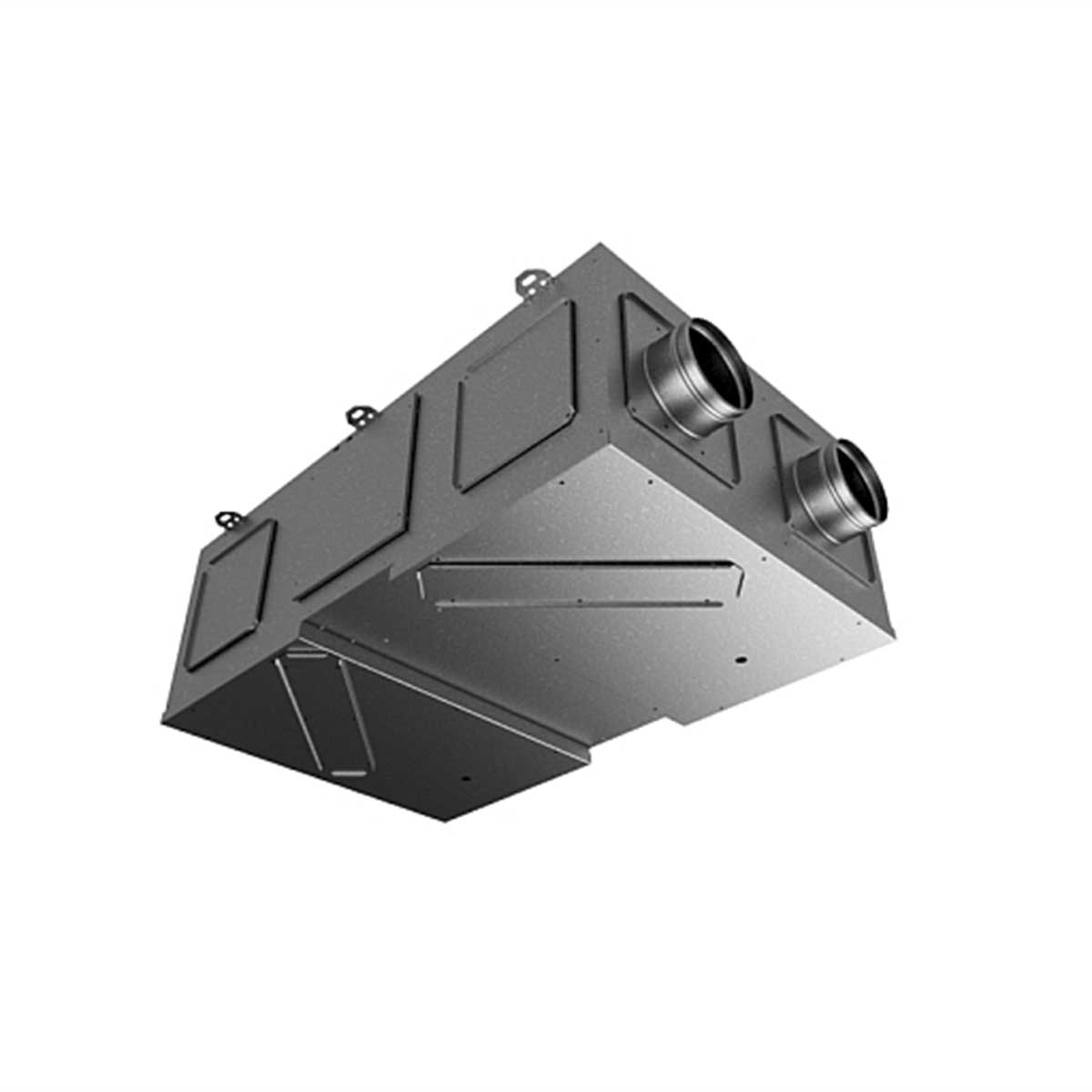

MAX EC-LP 80%
Versione MAX EC-LP 80%,  rendimento di recupero medio 80%, ventilatori di tipo EC,  struttura in lamiera piegata autoportante, isolamento termoacustico in polietilene spessore 10 mm.

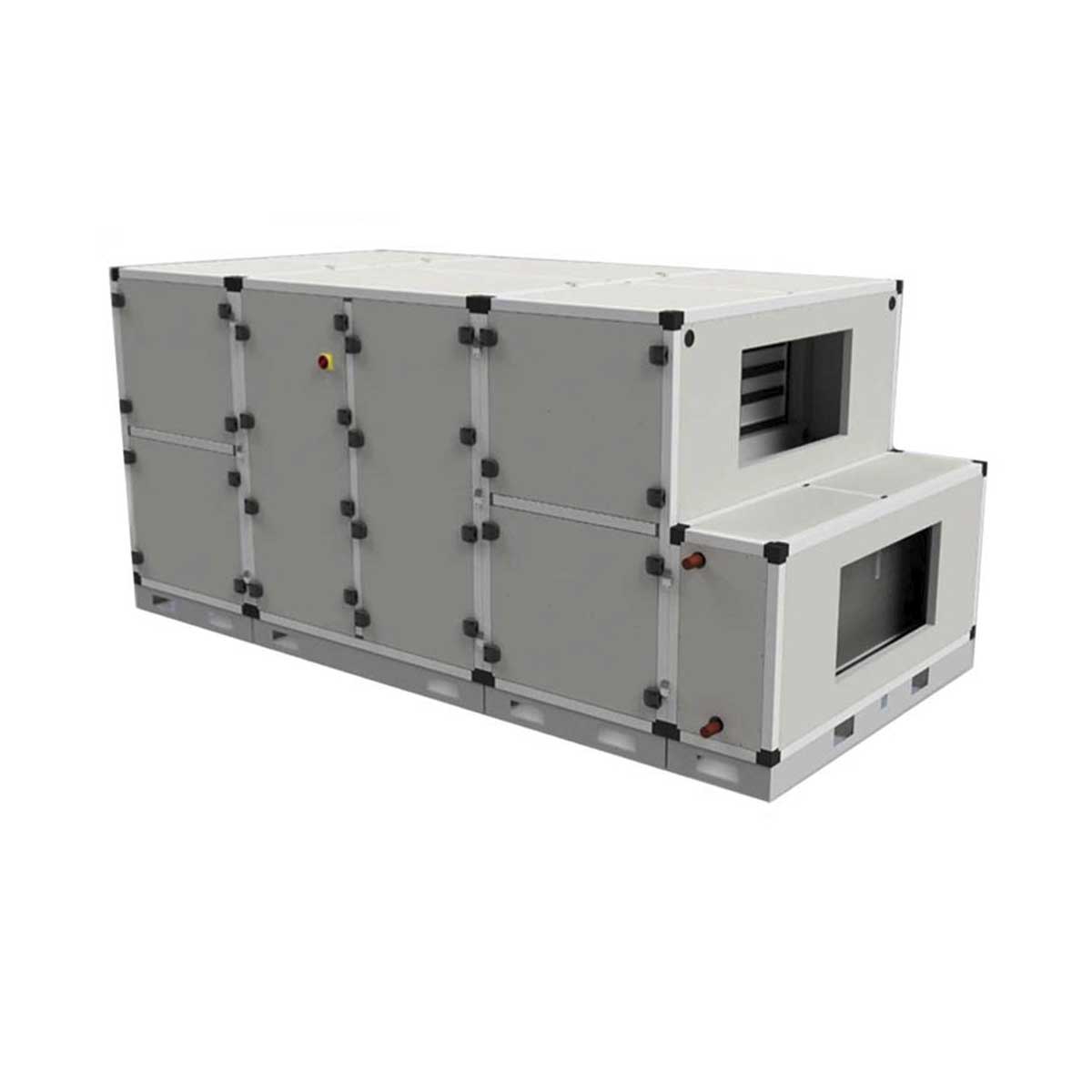

MAX EC 90%
Versione MAX EC 90%, rendimento di recupero medio 90%, ventilatori di tipo EC,  struttura in profili di alluminio e pannelli sandwich (lamiera preverniciata esterna, zincata all’interno) Isolamento termico-acustico in lana di roccia spessore 25 m.

Max AC 80%

Modello Portata nominale Prevalenza
m3/h Pa
MAX050 AC 420 100
MAX080 AC 740 100
MAX120 AC 1250 120
MAX160 AC 1600 120
MAX220 AC 1900 120
MAX300 AC 2650 250
MAX400 AC 3200 250
MAX500 AC 4000 380

ISTRUZIONI DI INSTALLAZIONE
ISTRUZIONI COMANDO IS3
CERTIFICAZIONE CE
FAC-SIMILE CAPITOLATO

Max EC 80%

Modello Portata nominale Prevalenza
m3/h Pa
MAX050 EC 500 120
MAX080 EC 850 150
MAX115 EC 1300 105
MAX120 EC 1400 340
MAX160 EC 1550 290
MAX220 EC 2000 450
MAX300 EC 2600 440
MAX400 EC 3400 330
MAX500 EC 4200 632
MAX800 EC 7700 350

ISTRUZIONI DI INSTALLAZIONE
ISTRUZIONI COMANDO 3E
ISTRUZIONI COMANDO EB
CERTIFICAZIONE CE
FAC-SIMILE CAPITOLATO

MAX EC-LP 80%

Modello Portata nominale Prevalenza
m3/h Pa
MAX050 EC-LP 540 75
MAX080 EC-LP 880 120
MAX115 EC-LP 1320 100
MAX160 EC-LP 1650 200
MAX220 EC-LP 2600 300
MAX300 EC-LP 2800 300

ISTRUZIONI DI INSTALLAZIONE
ISTRUZIONI COMANDO 3E
ISTRUZIONI COMANDO EB
CERTIFICAZIONE CE
FAC-SIMILE CAPITOLATO

MAX EC 90%

Modello Portata nominale Prevalenza
m3/h Pa
MAX050 EC 90% 500 100
MAX080 EC 90% 850 105
MAX120 EC 90% 1400 340
MAX160 EC 90% 1570 300
MAX220 EC 90% 2200 400
MAX300 EC 90% 2700 350
MAX400 EC 90% 3600 240
MAX500 EC 90% 4700 400
MAX800 EC 90% 7700 300
MAX1200 EC 11000 600

ISTRUZIONI DI INSTALLAZIONE
CERTIFICAZIONE CE
ISTRUZIONI COMANDO 3E
ISTRUZIONI COMANDO EB
FAC-SIMILE CAPITOLATO

Accessori

ACCESSORIO/OPZIONE/RICAMBIO Codice MAX AC80% MAX EC80% MAX EC-LP80% MAX EC90%
Sezione esterna con batteria ad acqua calda/fredda BFC Scheda > Scheda >  Scheda >  Scheda >
Resistenza elettrica di postriscaldamento, versione AC * EOKO Scheda > Scheda > Scheda > Scheda >
Resistenza elettrica di postriscaldamento, versione EC ** RC/RF Scheda > Scheda > Scheda >
Silenziatore circolare, lunghezza 1 metro SPTGLX Scheda > Scheda > Scheda > Scheda >
Tettuccio e piedi per installazione orizzontale all’esterno , modelli AC TP-AC-O SI
Tettuccio, piedi e quadro IP55 per installazione orizzontale all’esterno, modelli EC TPQ-EC-O SI SI SI
Tettuccio, piedi e quadro IP55 per installazione verticale all’esterno, modelli EC TPQ-EC-V SI SI SI
Motorizzazione bypass MTB SI SI SI SI
Pressostato filtri sporchi 20-300 Pa (non montato) PRF SI SI SI SI
Kit piedi di appoggio K4P SI SI SI SI
Set filtri di ricambio SF SI SI SI SI

* per versioni AC con controllo IS3 e versioni EC con controlli 3E e 3V
** per versioni EC con controlli EB e ET

(se non vedete il link per scaricare la scheda tecnica, chiedete maggiori informazioni all’Ufficio Tecnico)

Controlli e sensori

Per le unità MAX sono disponibili vari tipi di controlli >

SENSORI DISPONIBILI Codice MODELLI AC * MODELLI EC MODELLI EC MODELLI EC MODELLI EC
a seconda del tipo di controllo: con controllo IS3-CVT2 con controllo 3V con controllo 3E con controllo EB con controllo ET
Numero ingressi (vedi nota in calce) A B C D D
Sonde da ambiente ON-OFF:
Temperatura TER-P SI SI SI
Umidità SNUOCOA00 SI SI SI
Qualità aria VOC SNQ0C024VA SI SI SI
CO2 CI-ASCO2-GR SI SI SI
Sonde da canale ON-OFF
Umidità SNUOCOC00 SI SI SI
Sonde da ambiente 0-10V
Temperatura SNT0V024VA SI SI
Temperatura e umidità SNUTVV24VA SI SI
Tenore CO2 SNCTVV24VA SI SI
Qualità aria VOC SNQ0V024VA SI SI
Sonde da canale 0-10V
Temperatura SNT0V024VC SI SI
Temperatura e umidità SNUTVV24VC SI SI
Servovalvola 3 vie SVS SI con reg. digit. e sonda SI con reg. digit. e sonda SI con reg. digit. e sonda SI SI
Reg. digitale temp. + sonda da canale AX536+STR73 SI SI SI

A: il controllo ON-OFF si realizza direttamente intervenendo sull’alimentazione
B: ingresso per un segnale a scelta tra quelli disponibili in colonna
C: ingresso per un segnale a scelta tra quelli disponibili in colonna, più inserimento di una velocità preimpostata
D: ingresso per 2 segnali a scelta tra quelli disponibili in colonna, più inserimento di una velocità preimpostata
* Solo per taglia 500.
