UVC-V

Categoria

Unità ventilanti per installazione verticale canalizzabili UVC-V – Portate fino a 4800 m3/h circa.

Descrizione

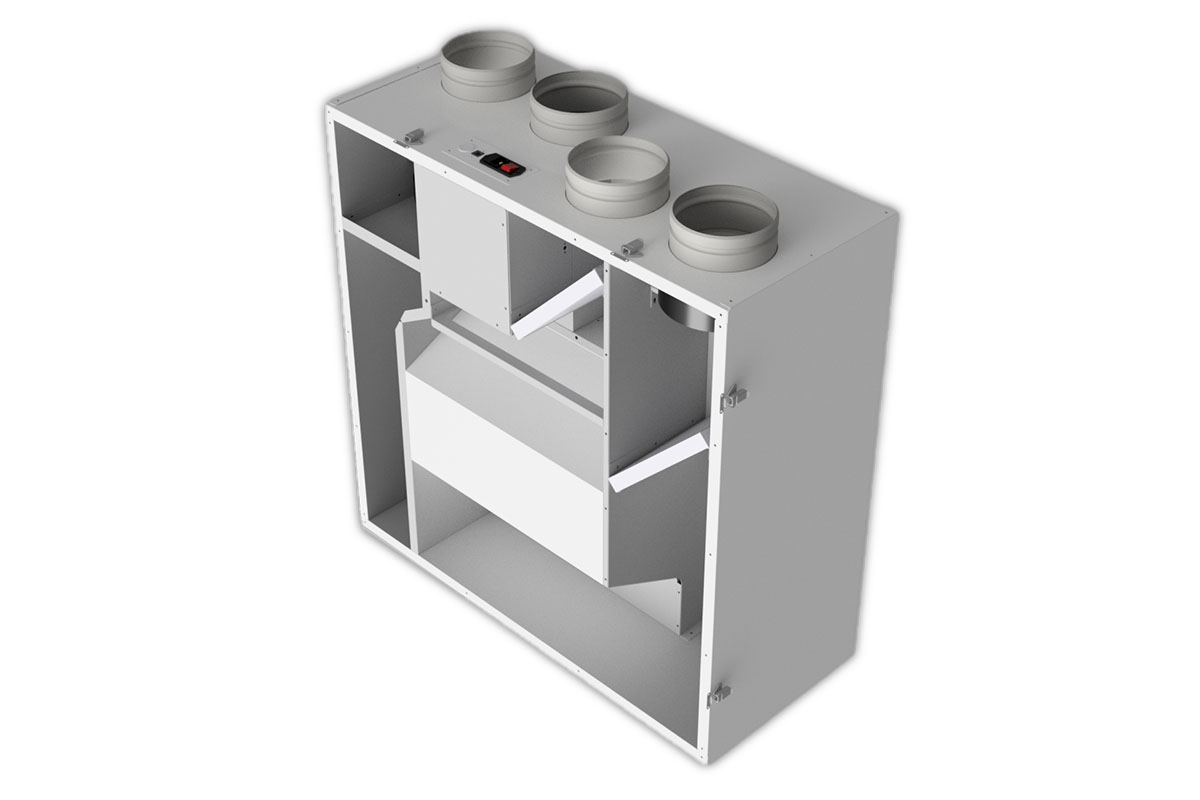

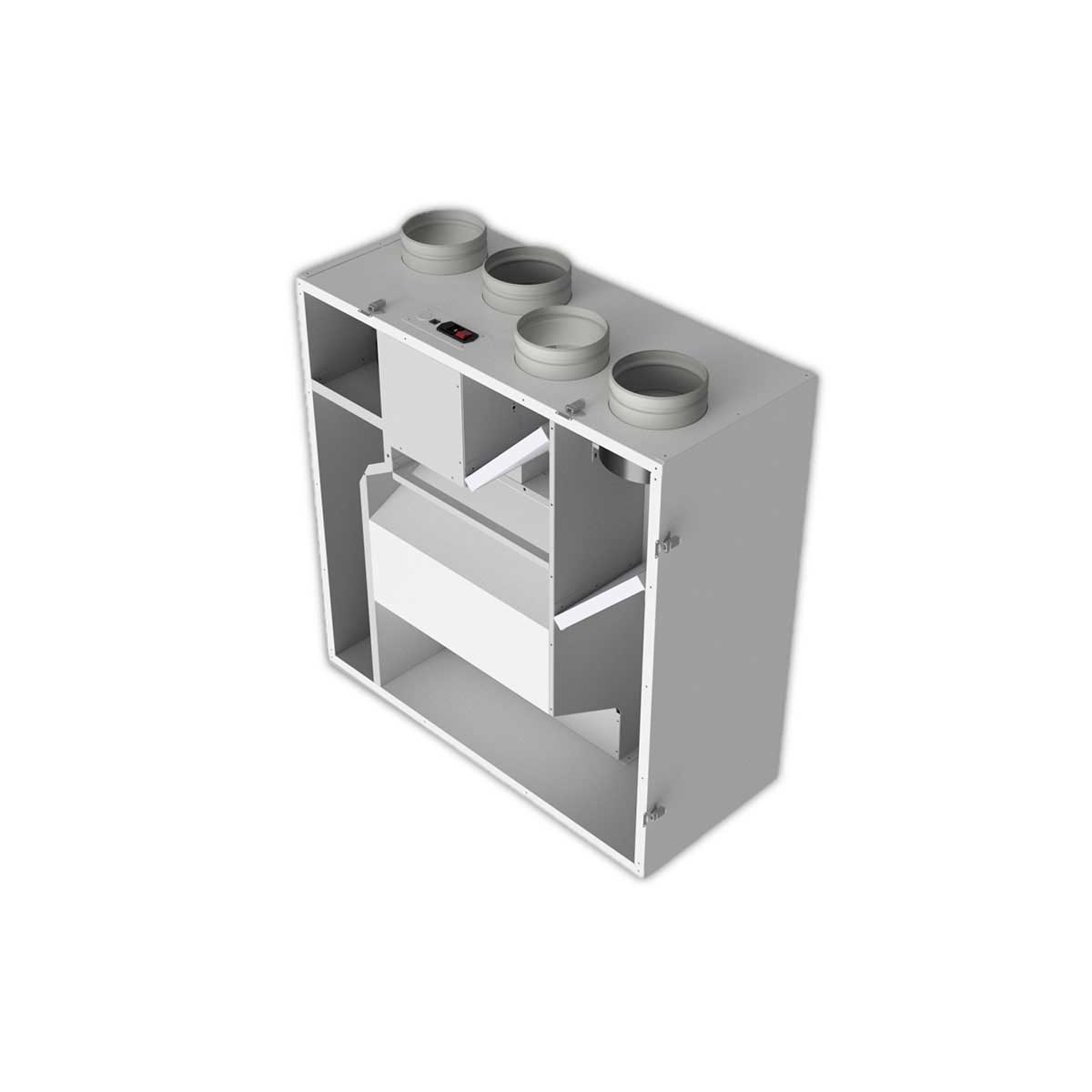

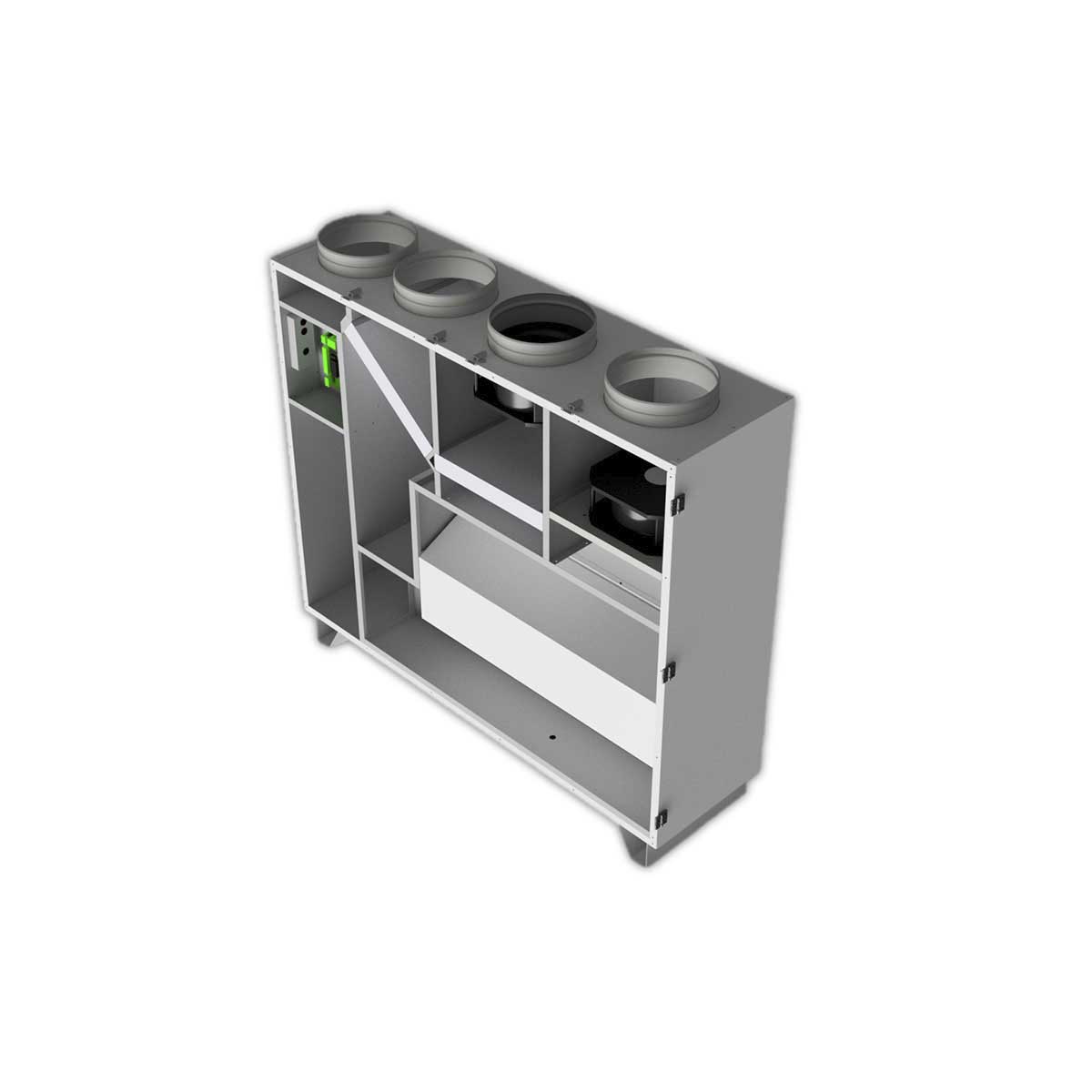

Le unità di ventilazione UVC-V sono costituite da un involucro autoportante che contiene un recuperatore di calore a piastre ad altissima efficienza (90% circa), certificata da Eurovent.

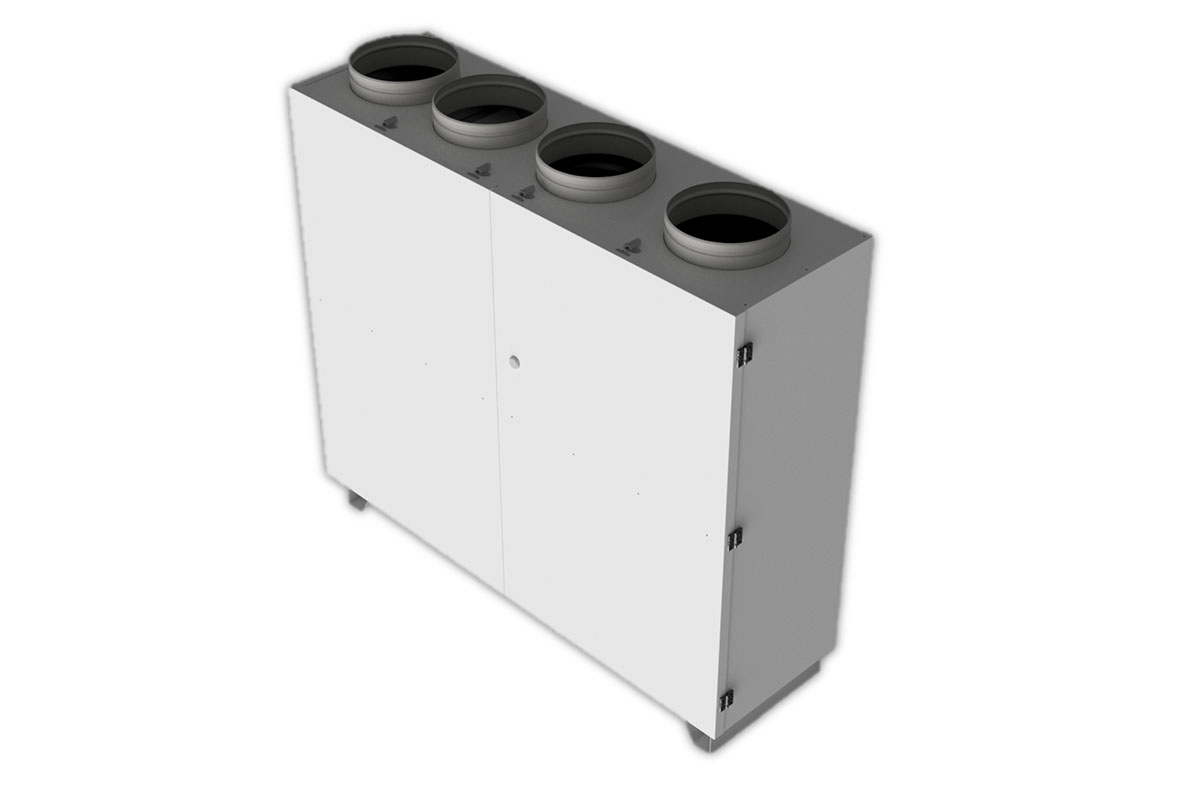

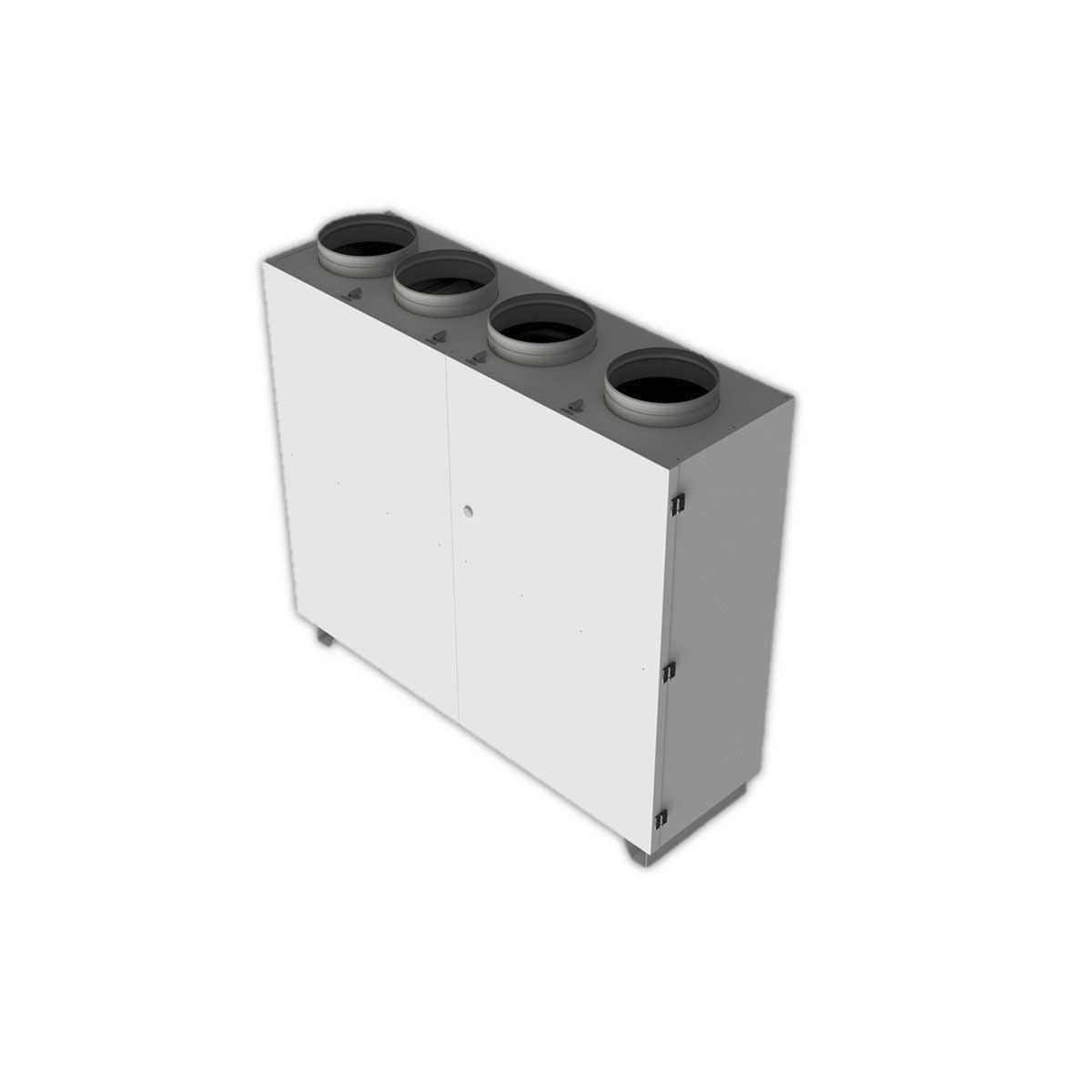

L’involucro è in lamiera preverniciata bianca, con isolamento interno in lana di roccia spessore 22 mm ed attacchi circolari.
I ventilatori sono di tipo EC a basso consumo. I filtri sono di tipo F7 sia sul lato aria esterna che sul lato espulsione.

Il dispositivo di controllo tipo 3E, fornito di serie, consente la regolazione della portata d’aria, aziona automaticamente il bypass e la protezione antigelo quando necessario, accetta segnali esterni anche da un eventuale sistema di gestione domotica

Posizione di funzionamento: verticale, installazione a muro o pavimento a secondo delle grandezze.





Guida alla scelta



Modello Portata nominale Prevalenza
m3/h Pa
UVC15 V 172 100
UVC22 V 269 100
UVC35 V 394 100
UVC50 V 568 100
UVC80 V 840 100
UVC120 V 1400 200
UVC160 V 1550 220
UVC220 V 2100 280
UVC300 V 2720 347
UVC400 V 3600 243
UVC500 V 4850 380

ISTRUZIONI DI INSTALLAZIONE DA MOD. 15 A 50
ISTRUZIONI DI INSTALLAZIONE DA MOD. 80
INSTRUZIONI PANNELLO DI CONTROLLO 3E
CERTIFICAZIONE CE
FAC-SIMILE CAPITOLATO

Accessori

ACCESSORIO/OPZIONE/RICAMBIO Codice
Sezione esterna con batteria ad acqua calda/fredda BFC >
Resistenza elettrica di postriscaldamento * EOKO >
Resistenza elettrica di postriscaldamento ** RC/RF >
Silenziatore circolare, lunghezza 1 metro SPTGLX >
Telaio da incasso solo per alcune versioni (vedi scheda telai) TI >
Set filtri di ricambio SF

* per versioni con controlli 3E e 3V
** per versioni con controlli EB e ET
(se non vedete il link per scaricare la scheda tecnica, chiedete maggiori informazioni all’Ufficio Tecnico)

Controlli e sensori

UNITÁ DI CONTROLLO DELLA PORTATA Codice UVC UVC UVC UVC
Commutatore 3 velocità modello 3V Controlli >  Controlli >  Controlli >  Controlli >
Pannello elettronico 3E  Controlli >  Controlli >  Controlli >  Controlli >
Pannello elettronico con display LCD bianco LB  Controlli >  Controlli >  Controlli >  Controlli >
Pannello elettronico  con display Color-Touch ET  Controlli >  Controlli >  Controlli >  Controlli >
SENSORI DISPONIBILI Codice MODELLI EC MODELLI EC MODELLI EC MODELLI EC
a seconda del tipo di controllo: con controllo 3V con controllo 3E con controllo EB con controllo ET
Numero ingressi (vedi nota in calce) A B C C
Sonde da ambiente ON-OFF:
Temperatura TER-P SI SI
Umidità SNUOCOA00 SI SI
Qualità aria VOC SNQ0C024VA SI SI
CO2 CI-ASCO2-GR SI SI
Sonde da canale ON-OFF
Umidità SNUOCOC00 SI SI
Sonde da ambiente 0-10V
Temperatura SNT0V024VA SI SI
Temperatura e umidità SNUTVV24VA SI SI
Tenore CO2 SNCTVV24VA SI SI
Qualità aria VOC SNQ0V024VA SI SI
Sonde da canale 0-10V
Temperatura SNT0V024VC SI SI
Temperatura e umidità SNUTVV24VC SI SI
Servovalvola 3 vie SVS SI con reg. digit. e sonda SI con reg. digit. e sonda SI SI
Reg. digitale temp. + sonda da canale AX536+STR73 SI SI

A: ingresso per un segnale a scelta tra quelli disponibili in colonna
B: ingresso per un segnale a scelta tra quelli disponibili in colonna, più inserimento di una velocità preimpostata
C: ingresso per 2 segnali a scelta tra quelli disponibili in colonna, più inserimento di una velocità preimpostata
